地磁要素

一. 数据计算

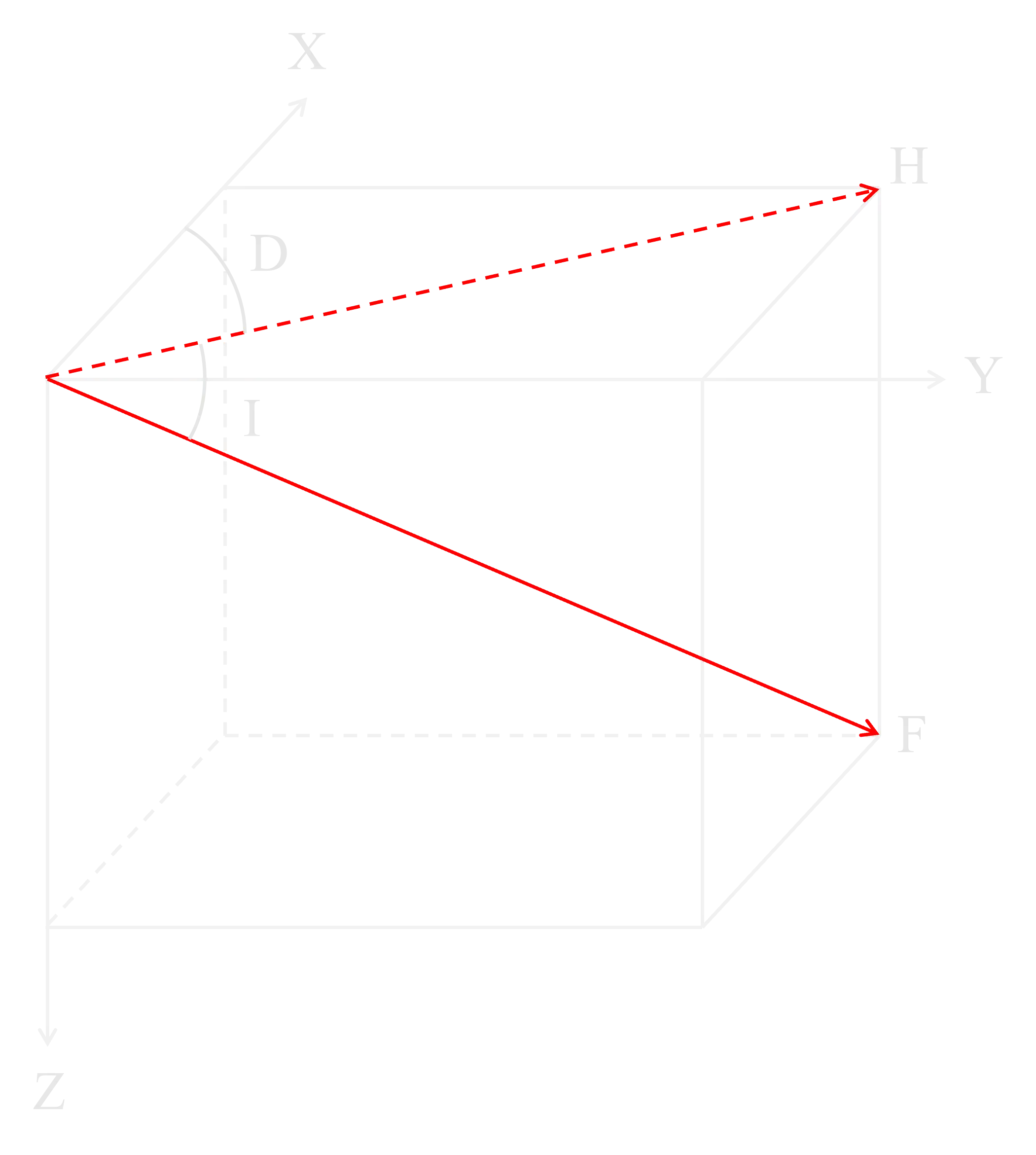

地磁要素		要素分解图
X	北向分量
Y	东向分量
Z	垂直分量
H	水平分量
I	磁倾角
D	地磁偏角
F	地磁场总强度

模型调用

您可以通过Matlab的igrfmagm函数调用IGRF-13模型。例如:

height = 300;
lat = 60;
lon = 120;
T = decyear(2020, 07, 01);
[XYZ, H, D, I, F, ~, ~, ~, ~, ~] = igrfmagm(height, lat, lon, T, 13);

官网: https://www.ngdc.noaa.gov/IAGA/vmod/igrf.html

二. 地磁极和磁倾角极

地磁极是地磁场的偶极子轴与地球表面的交点, 包括地磁南极和地磁北极。

磁倾角极是磁倾角为±90°的点, 包括磁南极和磁北极。

来源: https://wdc.kugi.kyoto-u.ac.jp/poles/polesexp.html

三. 数据演示

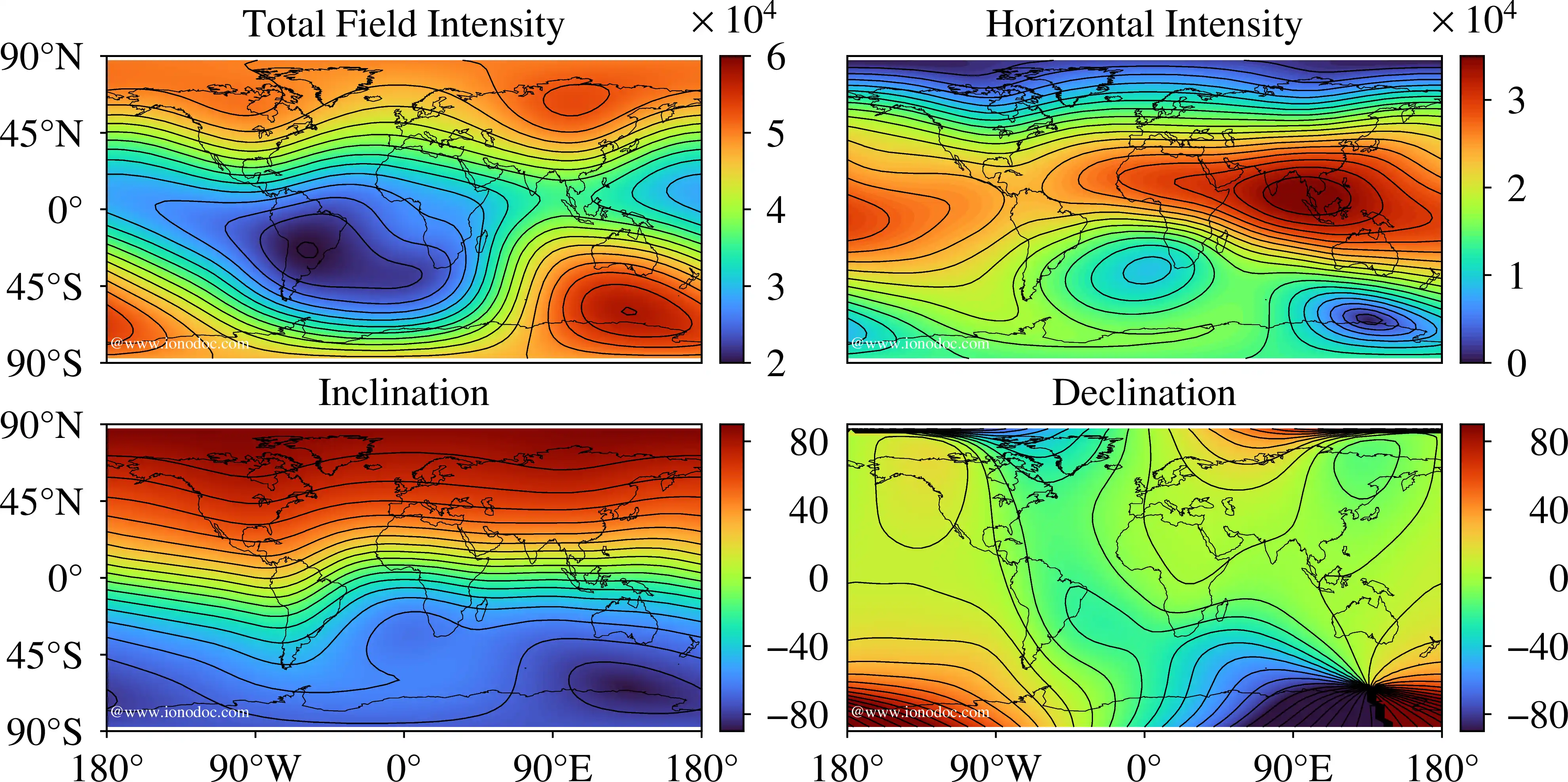

图1. 地磁要素 (2020-07-01 300km)
